淺談五軸加工在模具零件加工中的優勢及應用

1 概 述

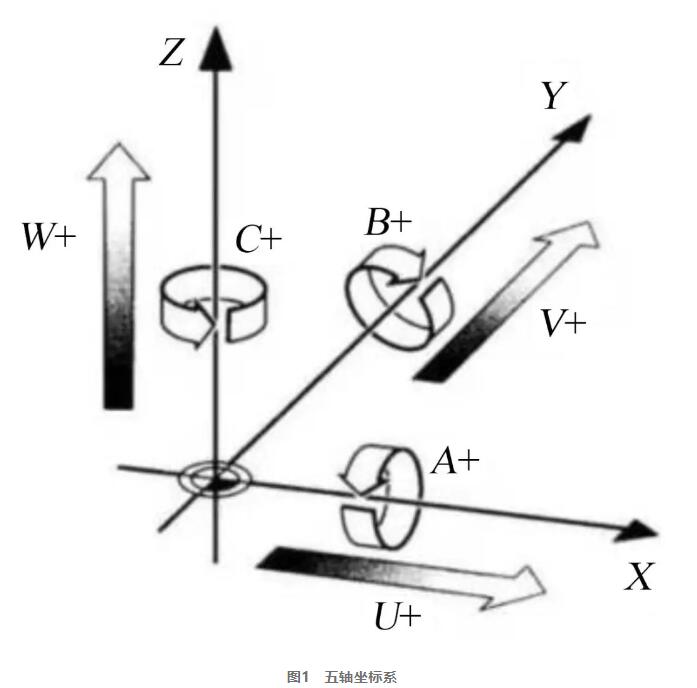

五軸加工設備根據結構可分為3種類型，分別是HEAD-HEAD（雙擺頭結構）、TABLE-HEAD（單擺頭單轉臺結構）、TABLE-TABLE（雙轉臺結構）。5個自由度如圖1所示，分別是X、Y、Z三個軸、一個旋轉軸和一個擺動軸。旋轉軸可以360°旋轉，擺動軸則只能在一定的角度內進行擺動。

在實際應用中，有五軸定位加工和五軸聯動加工2種模式。

在五軸聯動加工過程中，引入旋轉刀具中心（rotational tool center point，RTCP）編程功能，如圖2所示。該功能實現了旋轉軸與刀具整體中心點的互補功能，也被稱為刀尖跟隨功能。

2 五軸加工技術在模具零件加工中的特點及優勢

2.1 改善刀具切削狀態

當切削刀具向加工面頂端或零件邊緣移動時，刀具的切削狀態會逐漸變差。為了讓刀具保持最佳的切削狀態，需要用到旋轉工作臺或刀軸，如果需要完整地加工不規則平面零件，則需將工作臺或刀軸以不同方向多次旋轉。

五軸加工中心偏轉刀具可以避免球頭刀具中心點切削速度為0的情況，在加工斜平面時，五軸加工可利用擺軸實現平底端銑刀的端面與加工表面始終保持垂直狀態的加工策略，如圖3所示，在延長刀具使用壽命和提高加工效率的同時，可獲得更佳的零件加工表面質量。

2.2 提升加工效率

針對深型腔部位的加工，五軸加工中心可以通過刀軸空間姿態角控制實現短刀具切削，有效提升刀具加工剛性及延長刀具使用壽命，減少刀具數量，盡可能避免使用專用刀具，提高常用刀具的通用性，最終到達降低生產成本的目的。

2.3 縮短加工周期

在加工零件時，一般利用五軸設備完成精加工工序。使用五軸設備可減少裝夾次數，有效提升零件裝夾效率，減少定位誤差，提高加工精度，節約了設備周轉損耗的時間，提高了生產效率。
